答疑解惑｜如何正确接线 RJ45转M12 D码连接器
2023-11-29在工业自动化领域，模块间的稳定通讯至关重要。因此对于连接器的选择有着严格的要求，特别是在确保设备间稳定、可靠通信方面。RJ45和M12 D码连接器在这一领域的应用展示了它们的重要性和功能性。

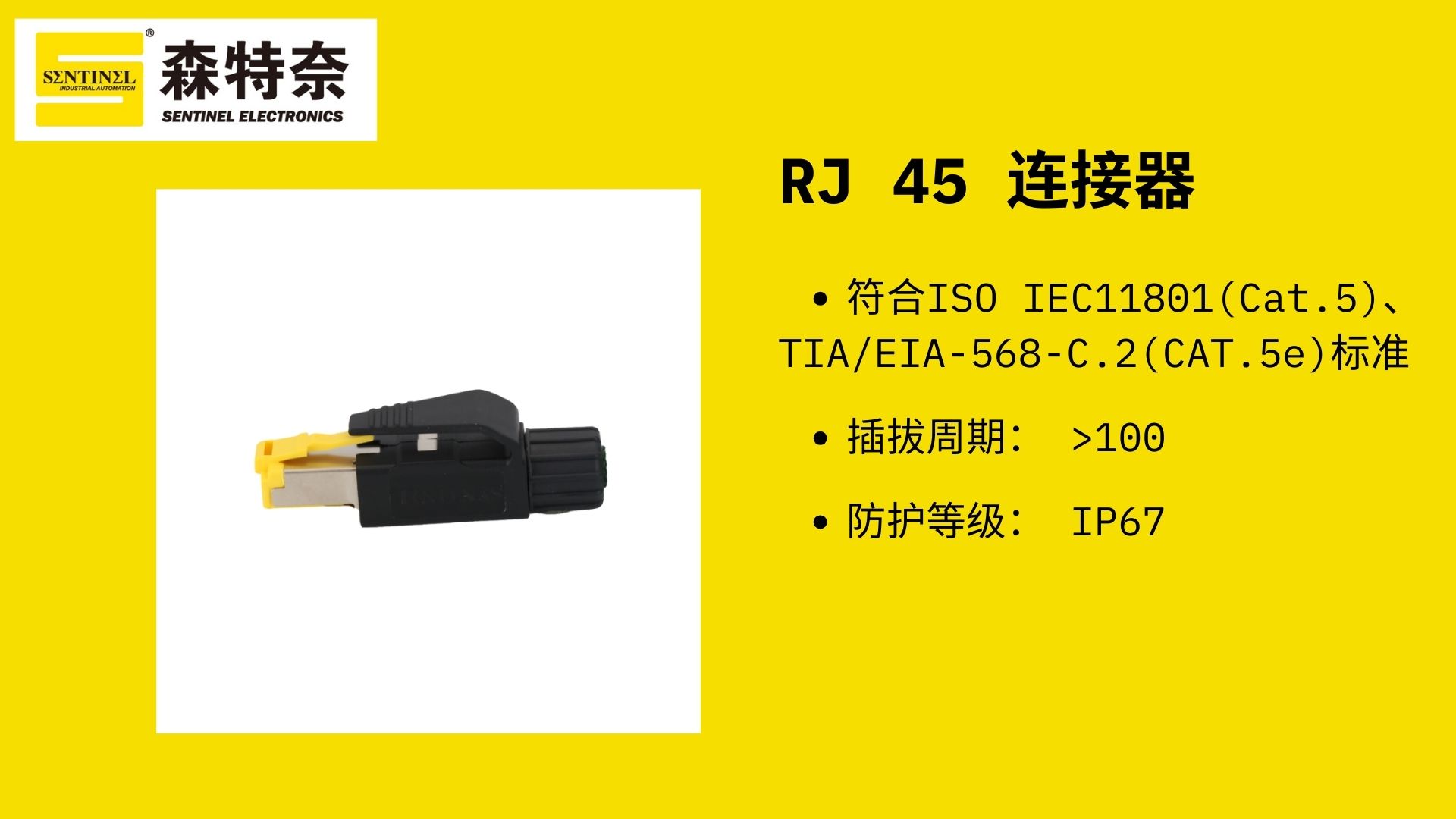

RJ45 连接器的应用
RJ45连接器，通常用于以太网通信，是工业自动化中数据传输的关键组件。它们常用于以下方面：
● 网络通信：连接工业控制系统和计算机网络，实现数据的高速传输。
● 模块间连接：作为工业设备和控制系统之间通信的桥梁，支持多种通信协议
● 灵活性和兼容性：适用于多种工业环境，兼容性强

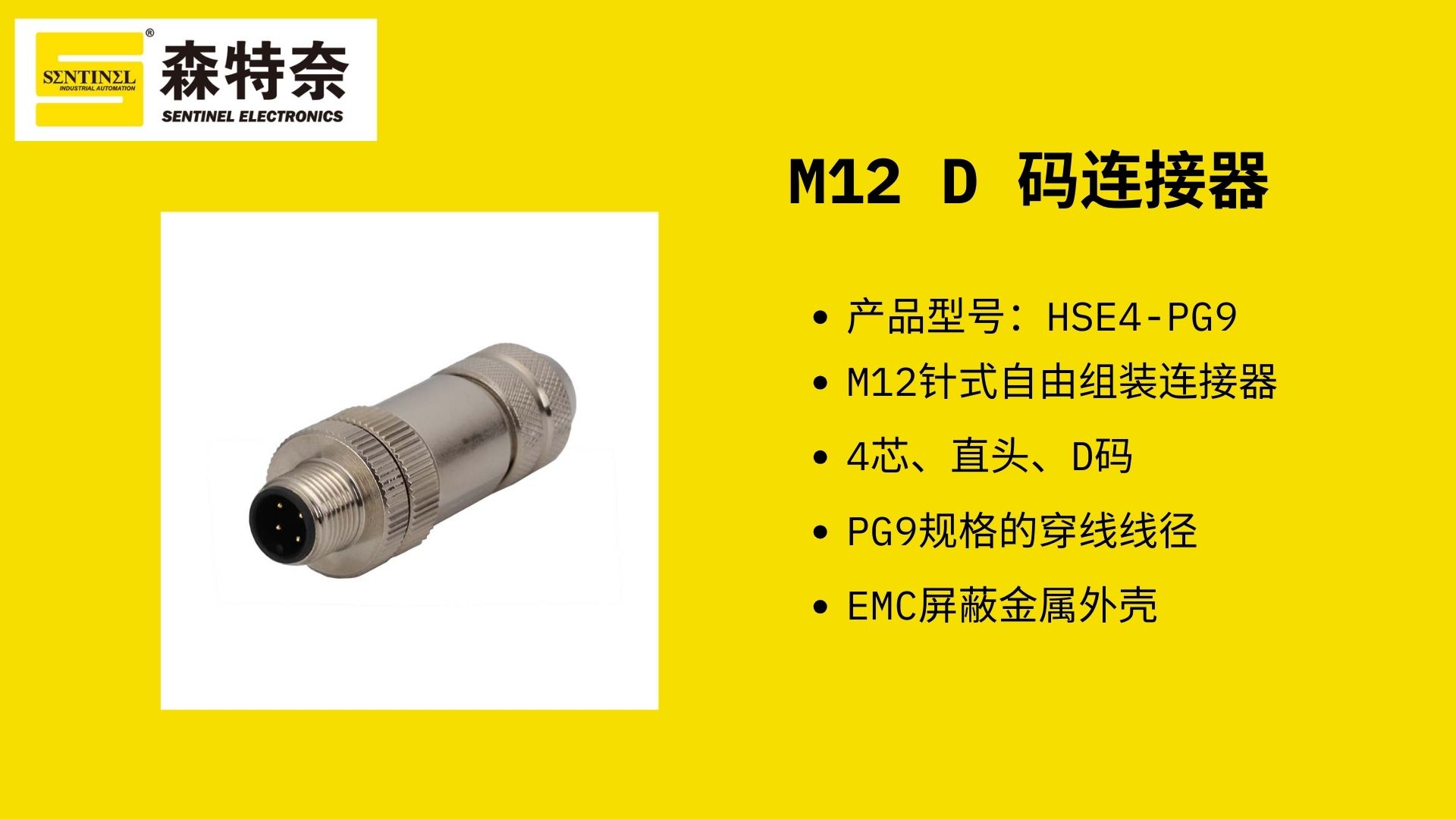

M12 D 码连接器的应用
M12 D码连接器专为工业环境设计，提供了更高的机械和环境耐受性。它们的应用包括：
● 强化通信：在恶劣的工业环境中保持稳定的数据传输，特别适用于自动化和过程控制领域。
● 防护和耐用性：具有防水、防尘、防振动的特性，保证在极端条件下的运行可靠性。
● 标准化接口：M12 D码接口标准化，保证了不同设备和系统间的兼容性和互操作性。
在面对现场使用的苛刻环境中，由于RJ45转M12 D码活接头连接器接线问题导致的设备之间通讯不上是非常常见的问题之一。本文旨在提供清晰、专业的解决方案，确保通讯的稳定性和可靠性。
错误接线和虚接的影响
● 接触不良（虚接）：可能导致通讯间歇性中断或不稳定，影响系统的可靠性。检查通讯接插件是否有虚接的情况。● 错误接线（错接）：如附图所示，RJ45转M12 D码连接器的接线需特别注意两端的2、3脚的连接方式。M12连接器的第2脚和第3脚应分别与RJ45连接器的第3脚和第2脚相连。
为什么要这样接线
在工业以太网（100 Mbps 以太网）中，RJ45 连接器只需要使用 1、2、3、6 这四个引脚，就可以满足数据传输需求。遵循标准 T568A 或 T568B 线序，具体引脚分配定义如下：
● 引脚 3 和 引脚 6：用于接收数据（Receive Data），分别对应 RD+和 RD-。
M12 D 码连接器主要用于工业以太网通信,它的设计初衷就是为了提供稳定的工业环境下的网络连接，具有良好的防护性能，适合于恶劣的工业环境。具体引脚分配定义如下：
● 引脚 2 和 引脚 4：用于接收数据（Receive Data），分别对应 RD+和 RD-。
每个引脚都有明确的定义，在实际应用中，确保正确的针脚对应非常重要，以确保设备的稳定连接和有效通信。（有些设备也可能有不同的针脚配置和标准，因此在接线时，参考具体设备的技术规范也是必要的。）
